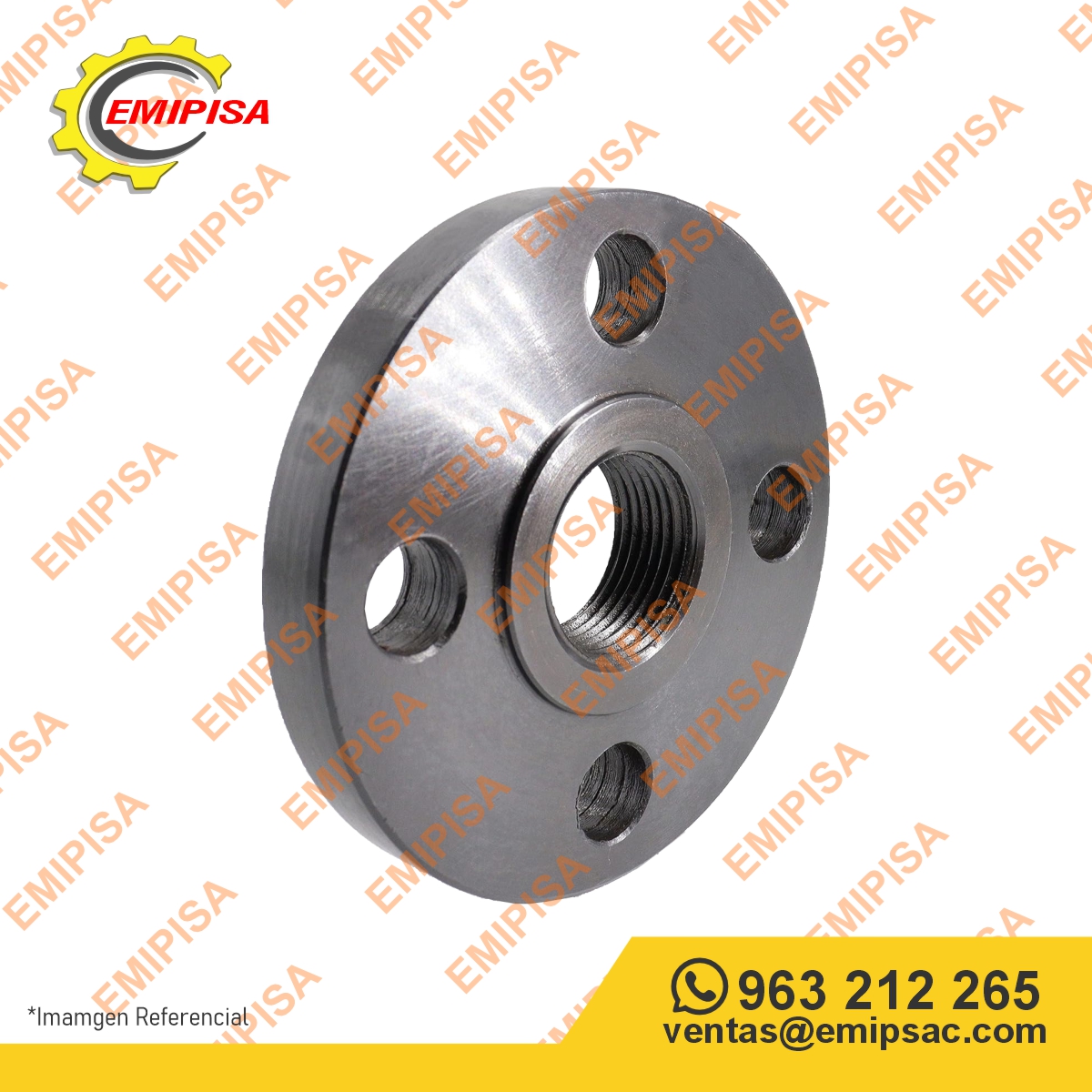

Descripción
| Tamaño Nominal del Tubo, NPS (pulg.) | Diámetro Exterior de la Brida (O) | Espesor Mínimo de la Brida (t) | Diámetro del Cubo (X) | Longitud a través del Cubo (Y) | Diámetro Interior Mínimo (B) | Diámetro del Círculo de Pernos (W) | Diámetro de Agujeros para Pernos (pulg.) | Número de Pernos | Diámetro de los Pernos (pulg.) | Peso Aprox. (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 89 | 9.7 | 30 | 14 | 22.4 | 60.5 | 5/8 | 4 | 1/2 | 0.47 |
| 3/4″ | 99 | 11.2 | 38 | 14 | 27.7 | 69.8 | 5/8 | 4 | 1/2 | 0.59 |
| 1″ | 108 | 12.7 | 49 | 16 | 34.5 | 79.2 | 5/8 | 4 | 1/2 | 0.86 |
| 1 1/4″ | 117 | 14.2 | 59 | 19 | 43.2 | 88.9 | 5/8 | 4 | 1/2 | 1.08 |
| 1 1/2″ | 127 | 15.9 | 65 | 21 | 49.5 | 98.6 | 5/8 | 4 | 1/2 | 1.41 |
| 2″ | 152 | 17.5 | 78 | 24 | 61.9 | 120.6 | 3/4 | 4 | 5/8 | 2.26 |
| 2 1/2″ | 178 | 20.6 | 90 | 27 | 74.7 | 139.7 | 3/4 | 4 | 5/8 | 3.43 |
| 3″ | 190 | 22.4 | 108 | 28 | 90.7 | 152.4 | 3/4 | 4 | 5/8 | 3.87 |
| 3 1/2″ | 216 | 22.4 | 122 | 30 | 103.4 | 177.8 | 3/4 | 8 | 5/8 | 4.45 |
| 4″ | 229 | 22.4 | 135 | 32 | 116.1 | 190.5 | 3/4 | 8 | 5/8 | 5.75 |
| 5″ | 254 | 22.4 | 164 | 35 | 143.8 | 215.9 | 7/8 | 8 | 3/4 | 6.22 |
| 6″ | 279 | 23.9 | 192 | 38 | 170.7 | 241.3 | 7/8 | 8 | 3/4 | 7.38 |
| 8″ | 343 | 26.9 | 246 | 43 | 221.5 | 298.4 | 7/8 | 8 | 3/4 | 12.36 |
| 10″ | 406 | 28.4 | 305 | 48 | 276.4 | 362.0 | 1 | 12 | 7/8 | 17.10 |
| 12″ | 483 | 30.2 | 365 | 54 | 327.2 | 431.8 | 1 | 12 | 7/8 | 27.68 |
| 14″ | 533 | 33.3 | 400 | 56 | 359.2 | 476.2 | 1 1/8 | 12 | 1 | 35.20 |
| 16″ | 597 | 35.1 | 457 | 62 | 410.5 | 539.8 | 1 1/8 | 16 | 1 | 42.18 |
| 18″ | 635 | 38.1 | 505 | 67 | 461.8 | 577.8 | 1 1/4 | 16 | 1 1/8 | 49.71 |
| 20″ | 698 | 41.1 | 559 | 71 | 513.1 | 635.0 | 1 1/4 | 20 | 1 1/8 | 65.50 |
| 22″ | 749 | 44.4 | 610 | 78 | 564.4 | 692.2 | 1 3/8 | 20 | 1 1/4 | 78.48 |
| 24″ | 813 | 46.0 | 663 | 81 | 616.0 | 749.3 | 1 3/8 | 20 | 1 1/4 | 90.50 |
